小编说：

关于世界最大污水厂，目前的绝大多数报道和说法，都是美国芝加哥Stickney污水厂，处理规模465万m3/d，2018年实际处理水量为271万m3/d。

小编查资料过程中，偶然间发现世界最大污水厂，已经于2021年易主了。它不在美国，而在埃及，叫Bahr Al Baqar污水厂，处理规模560万m3/d。

本着好奇的精神，小编挖地三尺，尽可能找到了些这个污水厂的介绍资料。

地处非洲大地的埃及，97%的水来自尼罗河，而邻国苏丹也有3/4以上的水来自尼罗河。在尼罗河上游紧挨着苏丹的，是非洲第二大人口国埃塞俄比亚。

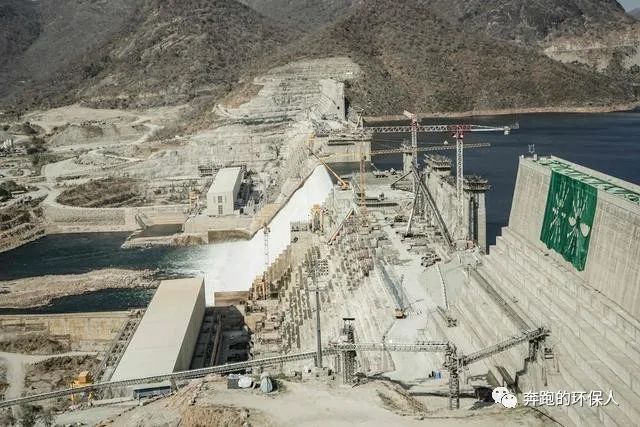

为了提升国内的基础设施，解决电力短缺的问题，埃塞俄比亚于2011年开始建设埃塞俄比亚复兴大坝，该水电工程预计将产生超过5000兆瓦电力，达现有发电量的两倍，这对埃塞尔比亚民生与经济复兴意义重大，可推动解决农业灌溉、吸引工业外资，以及大量人口面临的电力短缺问题等。

非洲的尼罗河，从东非至北非流经数十个国家，是非洲各国水利和电力的生命线，因此灌溉与用水极其依赖尼罗河的埃及与苏丹担心这座新建的大坝会截断下游水源。

多年的谈判仍未就尼罗河水资源达成一致，这使得埃及可能面临尼罗河水资源份额大幅减少的问题。据估计，如果大坝造成50亿立方米的水永久流失，埃及可能会失去12%的农业用地。加上气候变化等因素，埃及政府对水资源的担忧，使得其开始注重污水的回用。而Bahr Al Baqar污水厂的建设，就是其整个水资源工程的一部分。

埃及农业、工业废水和污水最终排向三个排水渠，其中最大的是 Bahr El Baqar 排水渠，长 190 公里，从开罗南部延伸到 Sharqeya 省，经过 Qaliubiya 和 Daqahleya 省，从 Ismailia 到塞得港，最终流入曼扎拉湖（Lake Manzala）。

（大致是这么个走向，小编尽力了..）

该排水渠位于苏伊士运河以东，全长190公里，将大开罗东部与曼萨拉湖连接起来，曼萨拉湖位于塞得港以西，毗邻地中海。

根据 2018 年的研究，Bahr El Baqar 排水渠是埃及污染最严重的排水沟之一。开罗的工业废物和污水以及三角洲的农业径流、农药和化肥最终都流入该排水沟， 水质指标仅有37-48分。

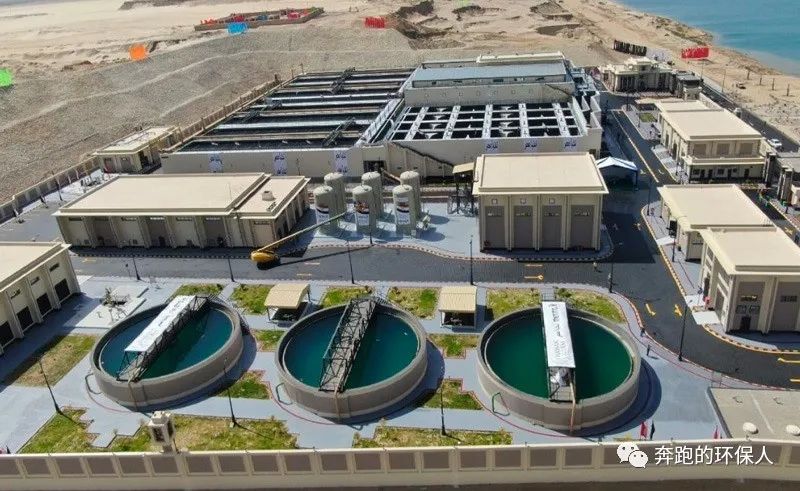

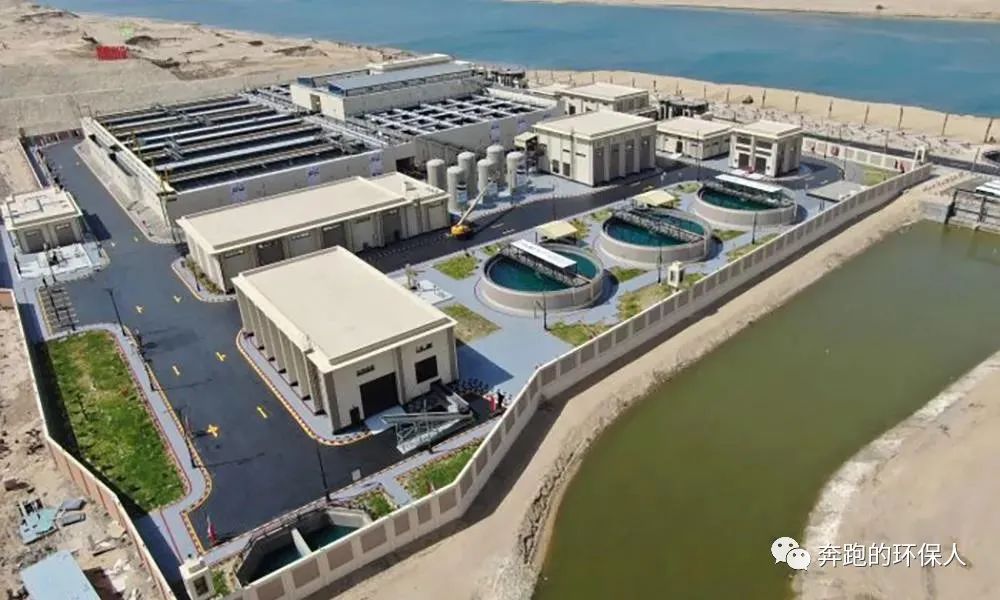

Bahr Al Baqar污水厂将处理和回收沿 Bahr El Baqar 排水渠流动的废水。它位于埃及西奈的塞得港隧道以南10公里处。该项目将处理从苏伊士运河下向东岸转移的农业、工业和污水。

污水厂建成后，处理过的水将用于灌溉苏伊士运河沿岸的140,000公顷农田，并帮助解决埃及的水资源短缺问题，同时降低受污染的水进入农业、工业和市政用水的风险。处理后所有的水将排入Sheikh Jaber 运河。

该污水厂由Arab Contractors、Orascom Construction 和埃及武装部队管理局（the Armed Forces Engineering Authority）建造，用于优化埃及的水资源，并生产适合灌溉的水。合同金额: 7.39亿美元。

该厂获得了三项吉尼斯世界纪录：

1. 世界上最大的污水处理厂

2. 世界最大太阳能污泥干化厂

3. 世界上最大的臭氧产生和运行厂

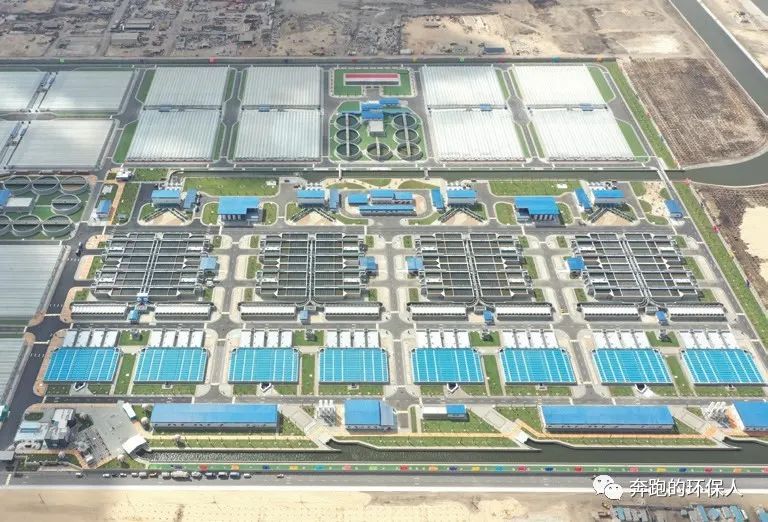

该污水处理厂面积为 650,000 平方米， 相当于 90 个足球场。

Bahr EI Baqar污水厂的数据之最：

污水

• 总处理能力560万吨/天

• 4条处理线

• 三级处理

污泥

• 每年产生24%干度的污泥49万吨

• 干化后含固率75%的污泥每年16.5万吨

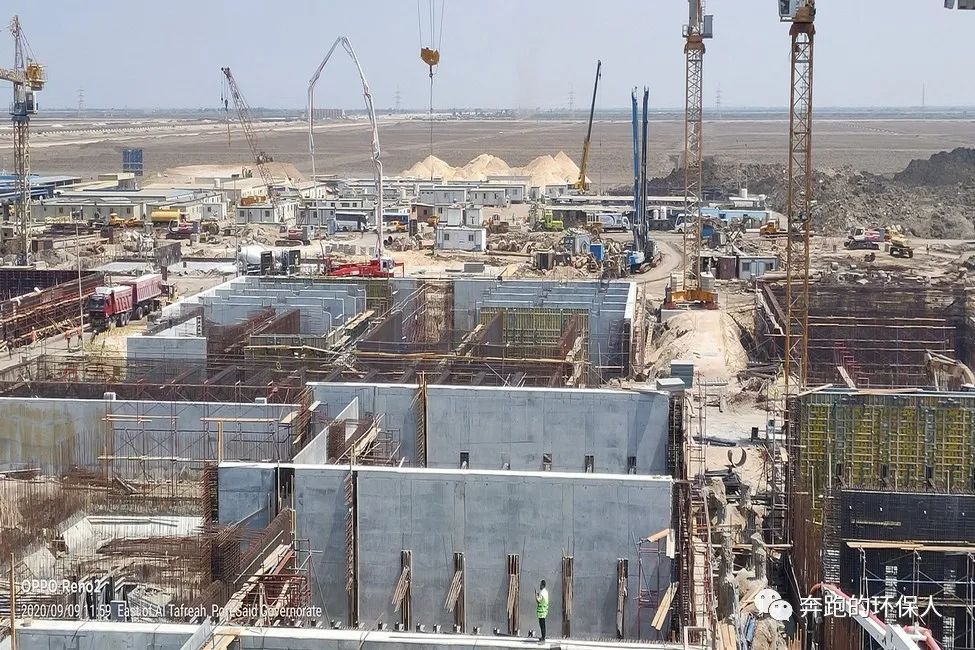

工程建设

• 6500个桩，平均深度45m

• 50万m3钢筋混混凝土

• 250 万立方米土方工程

• 2000 吨金属结构外加 80000 吨螺纹钢

• 150万米不同规格的电缆

• 12.5万米不同管径的管道

Bahr El-Baqar 污水处理厂，共有4条相同的处理线，污水的物理和化学三级处理单元。处理工序包括预处理、二级处理和深度处理。

1

预处理单元

主要包括进水泵房和粗细格栅，去除水中的浮游生物。

原水入口通道设计为可变截面，随着原水连接管在连续泵站之间均匀分配水，该可变截面减小，这种设计能优化投资节省占地，并使得水头损失最小。

进水泵站模块设计有四个原水进水泵站，每条处理线对应一个泵站。每个泵站配备了五台（4+1备用）可变频的立式离心泵。

泵站共配备有12台（8用4备）粗格栅，即每个泵站对应3台粗格栅（2用1备），格栅截留精度为30mm。

细格栅共有12台（8用4备），每个泵站对应3台（2用1备）细格栅，格栅截留精度为5mm。格栅均配备自动冲洗装置。

2

二级处理单元

二级处理包括混凝（快速混合池）、絮凝（慢速混合池）、斜管沉淀池

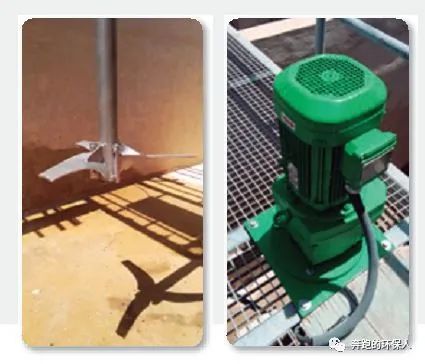

混凝池共有32个，每条处理线8个，混凝池内安装有5.5kW的搅拌器。每个混凝池的设计尺寸为长4.80m、宽4.80m、高4.80m，每个池子体积为 110.59m³。

絮凝池同样共有32个，每条处理线8个。每个絮凝池又分2反应室，第一反应室尺寸为21.5m长、4m宽,有效水深6m；第二反应室21.5m长、3.3m宽，有效水深7m。整个絮凝池体积为890.1m³。每个反应室配备一台 15 kW 垂直轴涡轮机。

混凝池和絮凝池各安装有36个搅拌器。

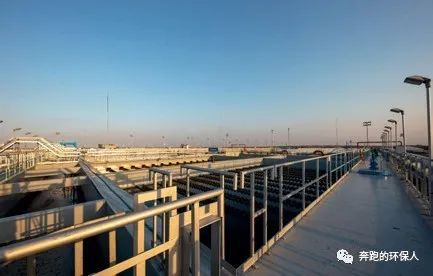

共设32个斜管沉淀池，每条处理线8个。每个沉淀池长18m，宽21.5m，有效水深7m，体积为2455.92m3,沉淀池底部安装有刮泥机和栅条。沉淀池污泥通过泵循环至前端絮凝池

 小编有话说

写到这里，出于小编的敬（BU）业（YAO）度（LIAN），这里必须插播一个广告了。看上图的这个沉淀池造型，结合其“快-慢混合+斜管沉淀、刮泥机、污泥内循环”的描述，只能说，这个沉淀池和苏伊士的高密度沉淀池非常相似。

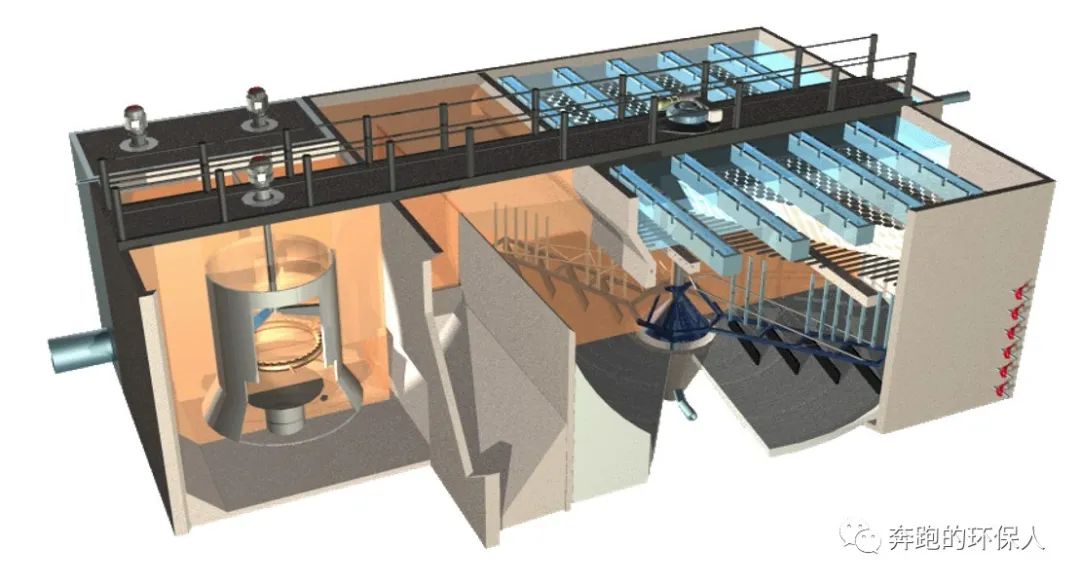

Densadeg高密度沉淀池：

• 快速启动，运行简便，不受流量及污染物负荷变化的影响

• 斜管区上升流速可达20-30m/h

• 占地面积小，仅为传统澄清池的1/10-1/5

• 外排污泥浓度可达20-30g/L(市政污水），无需浓缩可直接脱水

• 可应用于饮用水澄清、污水初沉、污水深度处理、初期雨水处理、工业废水除硅除硬、石灰软化等领域

3

深度处理

深度处理单元包括转盘滤池、臭氧接触和加氯消毒单元

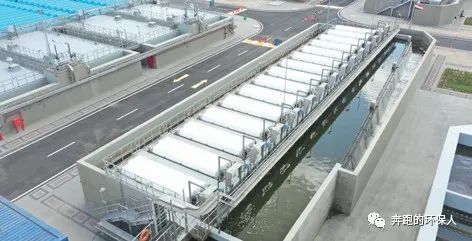

整个污水厂共有120套转盘过滤器，每条处理线30套，单套处理水量1761m³/h,过滤孔径为10微米。转盘过滤器共设120台用于自动冲洗用的离心泵，流量65.5m³/h。

反冲洗水通过浸没式离心泵送至污水厂前端进水渠进行处理和回收。

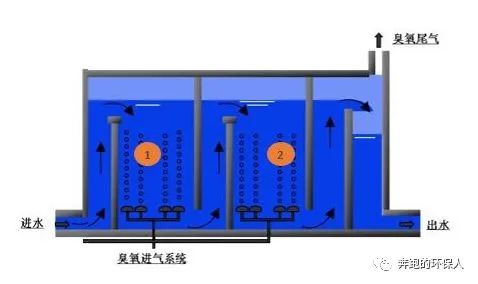

臭氧消毒单元共有32座臭氧接触池，每条处理线4座。每个接触池分两个反应室，第一个反应室宽8m、长8m，有效水深6.25m；第二个反应室宽8m、长5.3m，有效水深6.25m。

（臭氧接触池示意图，小编尽力了）

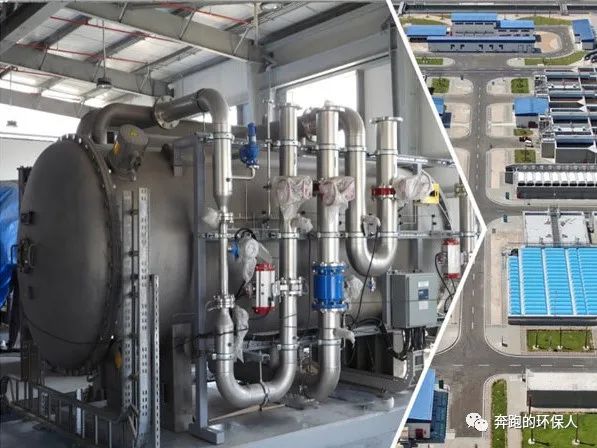

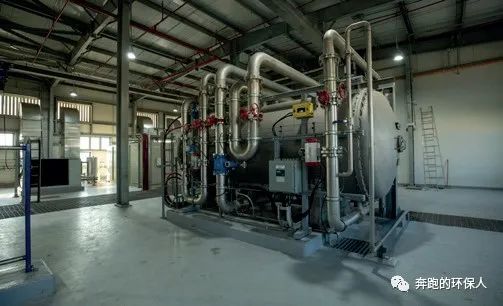

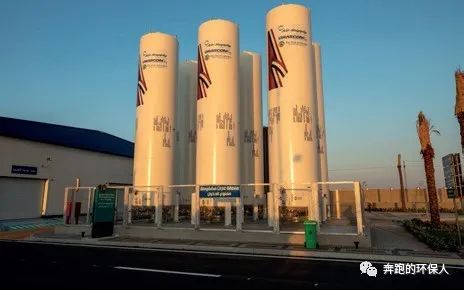

臭氧发生器共4台，每台臭氧发生量为160kg/h。气源采用液氧，共有6个液氧储罐，每个79.32m³。经确认，苏伊士当时供应了XF系列臭氧发生器。

全厂共有16座氯消毒池，每个消毒池25.91m宽，30m长，有效水深6m。总池容为71164m3。用于消毒的氯气储存在360个储气能力为1000kg的储气罐中。

4

加药系统

硫酸：用于调节原水pH的硫酸，共有20个计量泵（16+4），投加范围10-80L/h,共4个75m³的硫酸储罐。

氯化铁：共设有32（24+8）个计量泵，投加范围50-670L/h。共有28个100m³的 药剂罐，直径4m高8m，用于储存40%浓度的氯化铁溶液

PAM： 共设48（36+12）台PAM投加泵，投加范围70-700L/h。采用的阴离子絮凝剂。

氯气：预氧化用的氯气，采用32台自动投加装置，投加范围7-70kg/h,设有8台273m3/h的离心水射增压泵。末端消毒用氯气，采用16台自动投加装置，投加范围2-20kg/h。共设2台101m3/h的离心水射增压泵.

氢氧化钠：10台（8+2）计量泵，投加范围60-600L/h，共有12个50m3容积的药剂罐，直径3m高7.7m，用来储存50%浓度的氢氧化钠溶液。

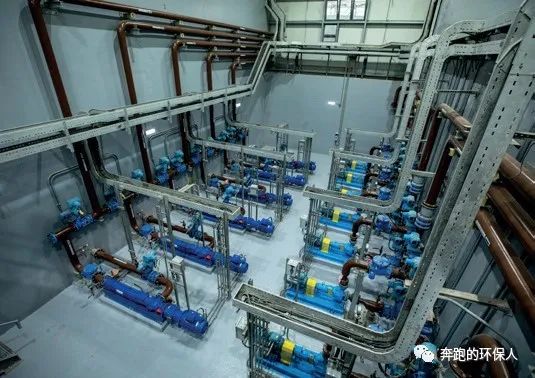

▼（加药泵房）

第一阶段：污泥收集

剩余污泥从斜管沉淀池转移至2个污泥储存池，每个污泥储存池长13.9m，宽24m，深5m。每个池内配备一台24kW的搅拌器。

第二阶段：污泥浓缩

污泥从储存池用泵送至14座浓缩池，浓缩池采用重力浓缩，每座浓缩池直径27.5m，总容积30886m³.

第三阶段：污泥脱水

污泥通过投加阳离子PAM进行调理，然后采用离心脱水机将含固率3%的污泥脱水至含固率最高可达 24%（含水率76%）。

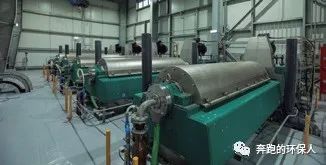

离心机共10台，每天处理能力85m³/h。

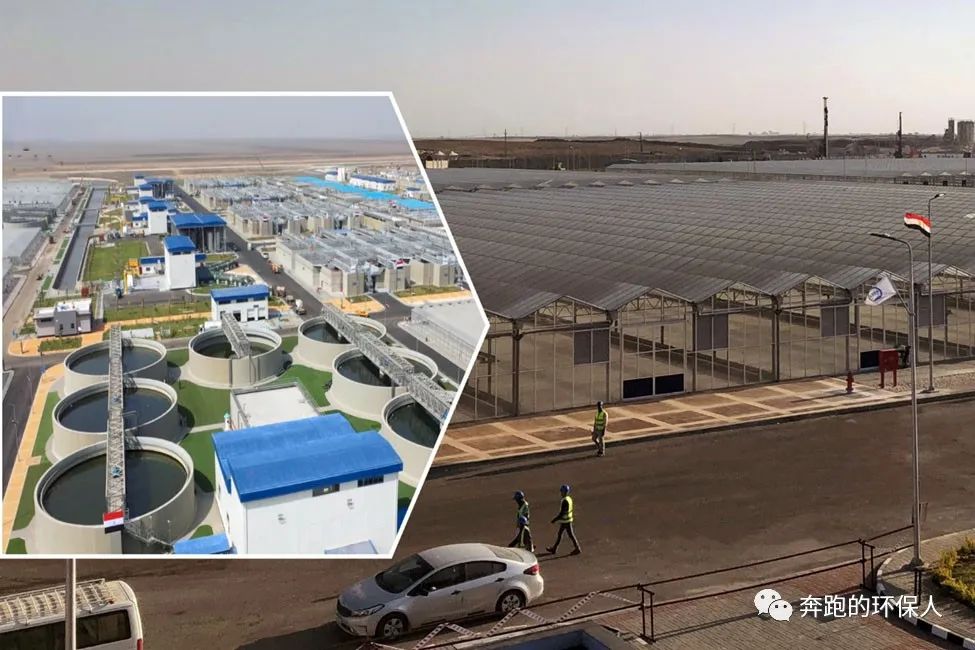

第四阶段：太阳能干化

脱水后的污泥送至污泥8个50m³的污泥储存罐，然后再送至太阳能干化车间。干化厂房总占地250000m²。

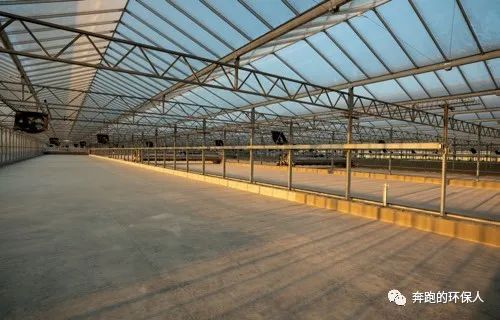

全厂共有128条太阳能干化处理线，分8组布置。每组共有16条处理线（16个房间），单条处理线占地12m宽、100.43m长。干化车间配备自动进料和手机系统。

含水率76%的污泥，通过皮带输送机输送到太阳能干燥单元，通过连续搅拌，得到干燥度为 75% 的最终产品（污泥），干化后的污泥将用于农业应用（土壤修复）或建材利用（烧水泥、砖或者回填材料等）。
