好文推荐 | 生活垃圾焚烧炉应急处置医疗废物对炉渣和烟气排放影响研究

王荔, 钟日钢, 陈德珍, 等. 生活垃圾焚烧炉应急处置医疗废物对炉渣和烟气排放影响研究[J]. 环境卫生工程, 2021, 29(6): 1-7.

WANG L, ZHONG R G, CHEN D Z, et al. Study on the effect of emergency disposal of medical wastes in MSW on bottom ash and flue gas emissions[J]. Environmental Sanitation Engineering, 2021, 29(6): 1-7.

• 医疗废物和生活垃圾的组成分析

    本研究在深圳某垃圾焚烧发电厂进行试验，该焚烧厂采用深能环保—SEGHERS往复炉排炉，单台容量225 t/d，共2台。余热锅炉额定蒸发量为18 t/h，额定蒸汽参数4.0 MPa/400 ℃, 配备1台6.5 MW汽轮发电机组。烟气净化处理工艺采用SNCR+半干式反应塔+干法脱酸+活性炭喷射+布袋除尘系统+SCR脱硝工艺, 满足比欧盟标准更为严格的深圳地方标准SZDB/Z 233—2017深圳市生活垃圾处理设施运营规范。掺烧试验在其中2#炉上进行。

• 掺烧试验

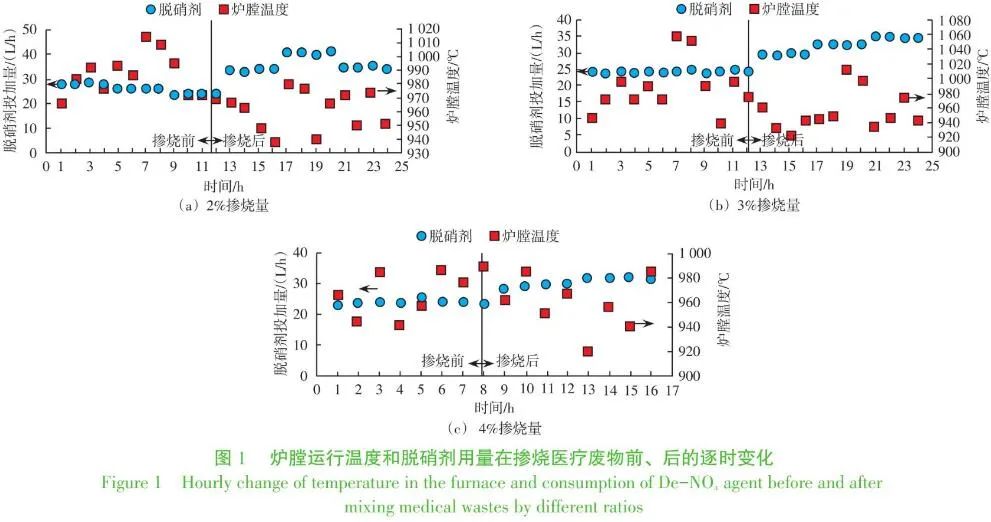

    参考疫情期间生活垃圾焚烧处理的有关报道，医疗废物掺烧时直送焚烧厂并通过专用进料门卸料，卸料后在垃圾池的一个固定区域，根据设定的比例取相应量的生活垃圾，用称量抓斗将医疗废物和生活垃圾充分搅拌混合，此时医疗废物仍未破袋，然后投入垃圾焚烧炉的料斗，通过本方式保证试验期间掺烧比例为设定值。试验在焚烧炉额定条件下进行，设置3个医疗废物掺烧比例，即医疗废物占生活垃圾的2%、3%和4%（wt），每个试验工况持续至少2 d，保证所取的底渣样是该应急处置工况的渣样。在试验期间保证锅炉出力不变，因而炉子的热负荷也基本不变, 根据生活垃圾测试的热值和两种垃圾的进料量，可计算出医疗垃圾的热值。

• 样品采集与分析方法

    为保证所取渣样是焚烧医疗废物掺烧后的渣样，炉渣的取样在混合垃圾入炉4 h之后再在出渣机上取样，取样按照CJ/T 531—2018生活垃圾焚烧灰渣取样制样与检测进行。每个掺烧比例所取炉渣样品为8个，运行中间隔4 h取样，4个比例（含0比例）共32个炉渣样品。随后炉渣样品按照HJ/T 299—2007固体废物 浸出毒性浸出方法 硫酸硝酸法进行毒性浸出测试。炉渣热灼减率测定按照HJ 1024—2019固体废物 热灼减率的测定 重量法进行。烟气排放数据逐时记录，取小时平均值。利用单因素方差分析（one-way ANOVA）即F检验，分析医废掺烧量对炉渣重金属浸出浓度是否有显著性影响，关注多重比较表中显著性水平P，P≤0.01表示具有极显著性差异，P在0.01~0.05表示数据具有显著性差异，P≥0.05表示数据之间没有显著差异。烟气排放的数据为试验时段排放的平均值，同样进行显著性分析。

• 对焚烧底渣热灼减率的影响

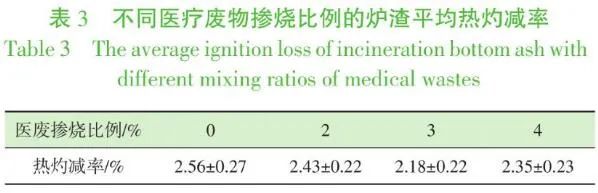

    表3给出了不同医疗废物掺烧比例的炉渣平均热灼减率。

    如表3所示，日常焚烧生活垃圾炉渣平均热灼减率为2.56%，而掺烧医疗废物的炉渣范围是2.18%~2.43%，较原炉渣略有下降，这是因为医疗废物热值较高，可促进炉渣中的碳燃尽。

• 掺烧对炉渣重金属浸出特性的影响

    图3（a）表示了不同比例掺杂医疗废物炉渣含量较多的重金属浸出情况，可见医疗废物的掺入对Cu和Ba的浸出影响较为明显，随着医疗废物掺入比例的增加，Cu的浸出量明显降低，从1.6 mg/L降低到0.33 mg/L。Ba浸出量降低的趋势更加明显，从12.82 mg/L降低到0.64~0.89 mg/L，这是由于生活垃圾成分复杂，分类不够彻底时，部分灰土、玻璃、砖瓦陶瓷、金属类垃圾等成分会严重影响炉渣中的Ba元素含量，但是医疗废物中并不存在这些组分，因此Ba的浸出浓度降低明显。掺烧医疗废物后炉渣中Zn的含量与原炉渣比也有所降低，但不同医废掺烧比例下的Zn含量变化不大，在0.1~0.2 mg/L范围波动。Long等研究了中国城市垃圾中重金属的分布，指出厨余、灰渣、塑料以及纸张占垃圾总量的55.1%~99.5%，并且这几种垃圾组分中的Cu及Zn含量分别占垃圾总量的 76.3%和 82.3%。医疗废物这些组分相对较少，所以Cu和Zn的含量略有降低。掺入医疗废物混烧后，其他重金属浸出浓度相对较少，并无明显变化。炉渣中含量较多的重金属，含量高低依次为：Ba＞Zn＞Cu。但是其浸出浓度远远低于GB 5085.3—2007危险废物鉴别标准 浸出毒性鉴别的限值。

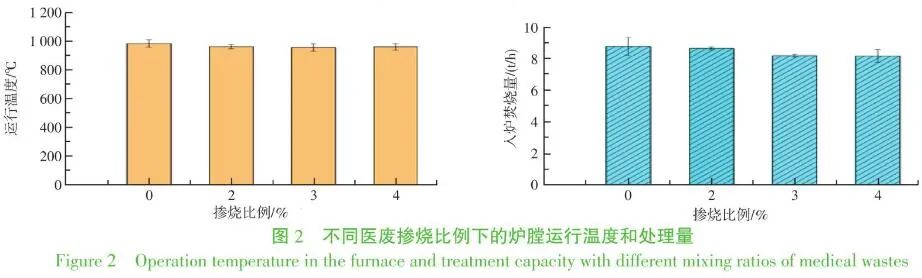

    图3（b） 显示了炉渣中浸出浓度较少的6种重金属，未检出的重金属含量在统计时按检出限的 1/2进行处理，除了Cr⁶⁺之外，生活垃圾掺入医疗废物掺烧后炉渣重金属含量少且变化基本不大，部分尚未达到检出限。根据医疗废物焚烧处理的要求，一般将医疗废物分为含氯塑料、非含氯塑料、橡胶、织物、纸类、棉竹、玻璃、金属及其他９类。塑料可以使医疗废物具有较高的热值，便于焚烧炉的焚烧处理。医疗废物掺入比例较少时Cr⁶⁺含量基本不变，随着医疗废物掺入比例的增加，Cr⁶⁺的浸出浓度有所提高，这一方面是因为Cr⁶⁺可能由医疗废物带入，另一方面医疗废物的高热值有利于促进焚烧完全进行，同时医疗废物掺烧量对焚烧炉运行工况的影响小节中所述的通风量上升引起氧化性气氛加强，在氧气供应充足的条件下促进了Cr的氧化，炉渣中Cr⁶⁺浓度可能有所增加。

    生活垃圾焚烧炉渣中重金属的含量波动很大，关于医疗废物单独焚烧炉渣中重金属的零星研究显示，医疗废物焚烧炉渣的重金属含量在垃圾焚烧底渣的含量范围之内。图3和表4显示医疗废物掺烧后炉渣的重金属浸出浓度处于其他焚烧厂仅焚烧生活垃圾获得的炉渣重金属浸出浓度范围内。显著性分析表明：不同比例的医疗废物掺烧后主要对于生活垃圾焚烧炉渣中重金属Cu、Zn、Pb、Ba、Cr⁶⁺和As的浸出浓度有影响，对于其他重金属的浸出并无明显影响；而且除Cr⁶⁺外其他重金属浸出浓度反而下降。对于Cr⁶⁺，掺烧比为2%时与未掺烧无显著性差异，掺烧比增加到3%和4%时，Cr⁶⁺的浸出浓度虽然上升，但是也远远低于限值5 mg/L。故掺烧医疗废物对生活垃圾焚烧炉渣重金属浸出特性总体上没有显著的影响。

    炉渣主要用于建筑材料，掺烧4%及以下的医疗废物，从重金属的浸出来看基本上不影响其用途。因此巴塞尔公约也推荐医疗废物可在生活垃圾焚烧炉中应急处置。

• 掺烧对烟气污染物排放的影响

• CO的变化

    不同医疗废物掺烧比例下CO排放情况见图4。

    由图4可以看出，生活垃圾日常运行热处理焚烧烟气中CO本身含量较低，平均为1.72 mg/m³，远低于排放标准的限值。掺烧医疗废物后烟气中CO含量显著升高，当掺烧比例为3%时，CO平均含量达13.78 mg/m³，是日常运行工况下的8倍，但是仍然远低于标准值，其上偏差虽然有7.33 mg/m³，但是仍低于排放限值。2%和4%的掺烧比例下，烟气中CO的含量增加，分别是日常运行条件下的3.8倍和2.2倍，但是明显低于掺烧比例为3%的工况。显著性分析发现P＜0.05，说明掺烧医疗废物对焚烧烟气中CO含量有明显影响，且呈现增加的趋势。这是因为医疗废物的热值偏高，即使在供风相应地调整前提下，可能会因为局部热负荷高、在高温区停留时间缩短而引起CO升高。

•  HCl和SO₂的变化

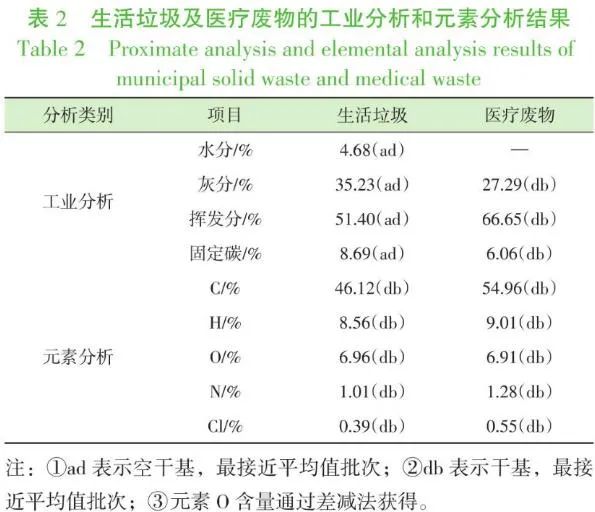

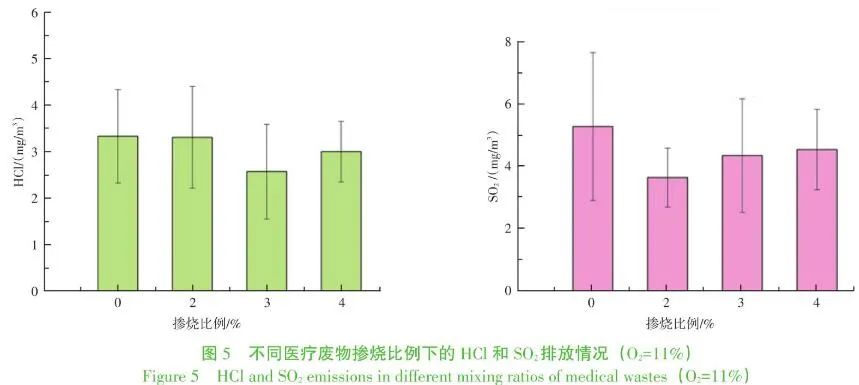

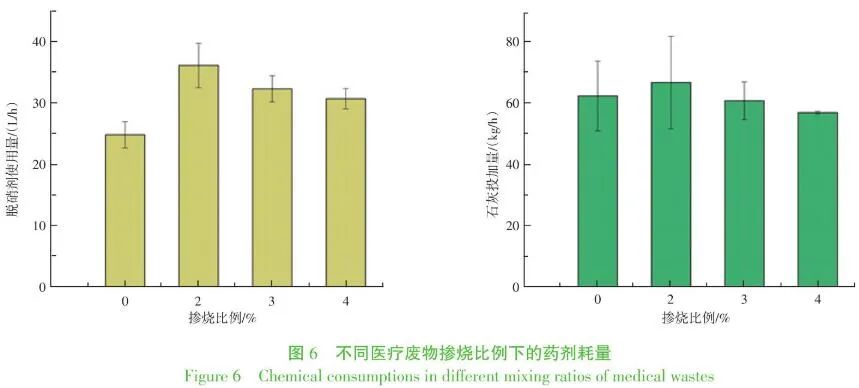

    医疗废物的Cl典型含量为1.1%~2.1%，而生活垃圾在0.2%~0.8%的水平。但是表2中数据显示医疗废物的Cl含量虽然偏高，但是未达到上述水平，这可能与医疗废物的来源及取样有关。由图5可以看出，日常运行焚烧烟气中HCl平均含量为3.32 mg/m³，在生活垃圾中掺烧医疗废物后烟气中HCl含量略有降低，这可能是因为进料波动引起的。在2%掺烧比例下烟气中HCl含量变化不大，仅为3.30 mg/m³，基本与日常运行条件下的含量持平，但是石灰投加量有所增加，如图6所示。掺烧比例为3%和4%时，HCl浓度反而降低明显，对应地石灰的消耗量也有所降低，这可能与生活垃圾的组分波动有关，因为掺烧试验时间长达8 d，生活垃圾组分和医疗废物组分均可能出现变化，也说明垃圾组分本身的波动可能掩盖小比例的医疗废物掺烧的影响。

    图5显示，日常运行生活垃圾焚烧烟气中SO₂浓度本身有所波动，但是水平很低，平均含量为5.27 mg/m³，远低于排放限值。掺烧医疗废物后，与HCl相比，尽管变化规律不完全一致，但是也呈现降低趋势，作为酸性气体，其变化原因与HCl类似。

• NO_x的变化

撰稿：原文作者

责任编辑：王雅楠

王荔 | Wang Li

深圳能源环保股份有限公司，工程师

2017年获得香港理工大学环境管理及工程学专业硕士学位，研究粗甘油发酵生产乳酸的可行性。2018年前往美国得州农工大学Artie McFerrin Departmentof Chemical Engineering访学，以大气污染扩散模型为研究方向。目前为深圳能源环保股份有限公司研究院烟气工程师，主要从事烟气净化设备成套技术、生活垃圾焚烧炉协同处理多种固废的研究工作。
